| 브랜드 이름: | Precision Motive |
| 모델 번호: | JT |

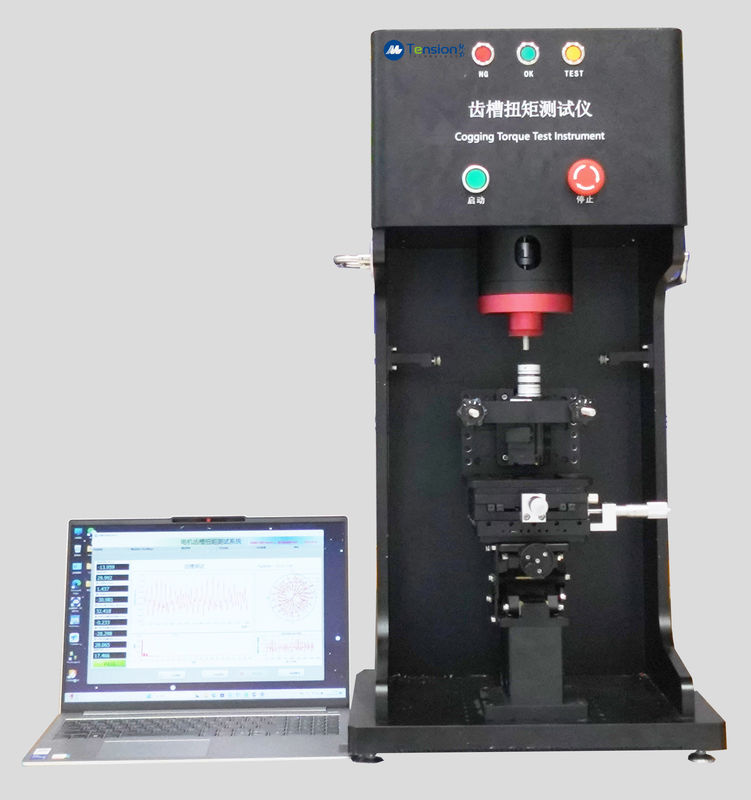

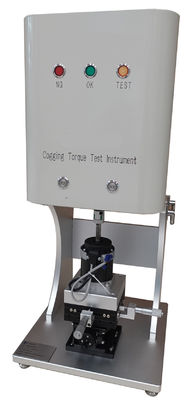

정밀 모티브 코깅 테스트 시스템은 디텐트 토크, 코깅 토크 및 마찰 토크를 포함한 다양한 유형의 토크를 제어하고 측정하도록 설계된 고급 독립 시스템입니다.
테스트 시스템에는 정밀 기어 모터가 포함되어 있으며 MUT (Motor Under Test) 를 1~10 rpm의 속도 범위에서 구동합니다. 다른 옵션도 있습니다.
코깅 테스트 시스템은 다양한 유형의 토크를 측정하기 위해 5000 펄스 인코더를 통합 한 JT 시리즈 토크 센서를 통합했습니다.JT 센서는 JT101에서 JT303에 사용되지 않을 때 잘못된 취급에 의해 과부하로부터 안전을 위해 융합이 내장되어 있습니다.
테스트 시스템의 토크 측정 범위는 최대 2 N∙m (선택된 토크 센서에 따라) 이다. JT101 - 10 mN∙m 및 JT303 - 3000 mN∙m의 토크 측정 정확도는 ± 0이다.1mN∙m.
실행 가능한 소프트웨어는 시스템을 제어하고 획득 된 데이터를 표시합니다. 고깅 토크의 정확한 피크에서 피크 측정 및 X-Y 또는 극 그래프뿐만 아니라 FFT 분석을 표시합니다.
이 소프트웨어는 측정 데이터의 저장을 허용하고 최대 5 개의 그래프가 덮여있는 성능 데이터의 비교를 제공합니다. 커서가 측정 포인트에서 정확한 값을 읽을 수 있습니다.측정된 매개 변수는 텍스트 파일 TXT로 저장할 수 있습니다..
더 나은 정확성과 기능 제어를 위해 소프트웨어는 완전한 회전에서 변환기 신호를 검사하는 제로 오프셋 조정 루틴을 포함합니다 (시스템에 연결되지 않은 테스트 샘플 MUT).
다음 표에서는 각 모델의 기계적 특성을 나타냅니다.
| 모델 | 가속 토크 (RT) | 정확성 |
|---|---|---|
| JT-500 | 5mN.m | RT의 1% |
| JT-101 | 10mN.m | 0RT의 0.5% |
| JT-501 | 50mN·m | 0RT의 0.2% |
| JT-102 | 100mN·m | 0RT의 0.2% |
| JT-302 | 300mN.m | 0RT의 0.2% |
| JT-502 | 500mN·m | 0RT의 0.2% |
| JT-103 | 1 N·m | 0RT의 0.2% |
| JT-303 | 3 N·m | 0RT의 0.2% |
장비의 측정 특성은 다음과 같습니다.
환경 요구 사항에 관하여, 장비는 다음과 같은 사양을 갖는다.
장비의 전기적 특성은 다음과 같습니다.
정밀 모티브 JT 모터 cogging 테스트 시스템은 모터 cogging의 정확하고 효율적인 테스트를 필요로하는 제조업체에 대한 이상적인 솔루션입니다. +/- 0.5%의 높은 정확성으로,이 시스템은 자기장 강도의 가장 작은 변동도 감지할 수 있습니다.또한 RS232 및 RS485을 지원하는 통신 인터페이스가 갖추어져 있습니다.기존 제조 공정에 쉽게 통합 할 수 있도록.
산업용 장비, 소비자 기기, 전기차용 모터를 생산하든,정밀 모티브 JT 모터 코깅 테스트 시스템은 제품의 품질과 성능을 보장하는 완벽한 솔루션입니다또한 연구 및 개발 목적으로 훌륭한 선택이며, 엔지니어는 다른 모터 설계 및 구성의 성능에 대한 귀중한 통찰력을 얻을 수 있습니다.
고 정밀 측정 외에도, 정밀 모티브 JT 모터 코깅 테스트 시스템은 사용 편의성을 염두에 두고 설계되었습니다.이 시스템은 간단하고 직관적인 조작을 가능하게 하는 사용자 친화적인 윈도우 기반 소프트웨어와 함께 제공됩니다.-20°C~40°C의 저장 온도 범위에서 10kg의 무게로이 시스템은 또한 매우 휴대성이 있으며 다양한 환경에서 사용할 수 있습니다..
전체적으로, 정밀 모티브 JT 모터 코깅 테스트 시스템은 제조업체와 연구자 모두에게 매우 다재다능하고 신뢰할 수있는 솔루션입니다. 높은 정확성, 통신 인터페이스,그리고 사용자 친화적 인 소프트웨어는 다양한 제품 응용 기회와 시나리오에 대한 이상적인 선택으로 만듭니다.산업용 장비, 소비자 기기, 전기 차량용 모터를 생산하거나 모터 설계 및 성능에 대한 연구 개발을 수행하든,정밀 모티브 JT 모터 코깅 테스트 시스템은 제품의 품질과 성능을 보장하는 완벽한 도구입니다.
코깅 테스트 시스템 제품 기술 지원 및 서비스에는 다음이 포함됩니다.
우리의 목표는 우리의 고객이 정확하고 신뢰할 수있는 테스트 결과를 위해 Cogging 테스트 시스템에 의존 할 수 있도록 포괄적인 지원과 서비스를 제공하는 것입니다.
제품 패키지:
운송:
Q: cogging 테스트 시스템의 브랜드 이름은 무엇입니까?
A: 콩고 테스트 시스템의 브랜드 이름은 Precision Motive입니다.
질문: 쿼지 테스트 시스템의 모델 번호는 무엇입니까?
A: 쿼지 테스트 시스템의 모델 번호는 JT입니다.
Q: cogging 테스트 시스템은 어디에서 제조됩니까?
A: 콩고 테스트 시스템은 중국에서 생산됩니다.
Q: cogging 테스트 시스템의 목적은 무엇입니까?
A: 쿼징 테스트 시스템은 모터와 발전기의 쿼징 토크를 측정하는 데 사용됩니다.
Q: cogging 테스트 시스템에 포함 된 것은 무엇입니까?
A: 쿼지 테스트 시스템은 모터/전자 장착장, 토크 센서, 데이터 획득 시스템 및 데이터 분석 소프트웨어를 포함한다.
